МОЛНИЯ

Системы связи для БПЛА и НРТК

Радиолинии для FPV-платформ и НРТК: ППРЧ, динамическое шифрование, дальность до 75 км. Выберите систему:

Одноканальная МОЛНИЯ SubGHz 70–1000 МГц, один канал ППРЧ

Многодиапазонная МОЛНИЯ DUAL Несколько каналов связи одновременно

Выносная система МОЛНИЯ ВЫНОС Линия CRSF до 200 м от пульта

Антенны АНТЕННЫ Нижний диапазон под заказ: 150–2700 МГц

Одноканальная система связи

Одноканальная система связи для FPV-платформ и НРТК в диапазоне SubGHz 70–1000 МГц с работой одного канала связи в режиме ППРЧ.

Дальность

до 75 км

Чувствительность

-126 dBm

Режим

FHSS

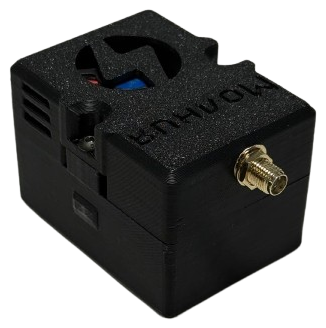

Передатчик

TX

Мощность 2 Вт
Диапазон SubGHz: 70–1000 МГц
Доп. опция: RS422 — до 300 м проводного канала связи
WiFi-конфигурирование

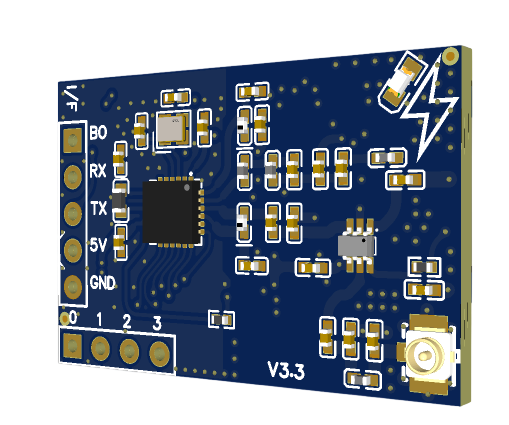

Приёмник

RX

Диапазон SubGHz: 70–1000 МГц
4 PWM-вывода
Резервирование приёмника — последовательное включение нескольких
Конфигурируемые частоты (при заказе)

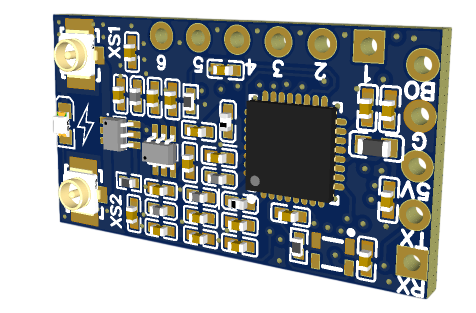

Приёмник

DIVERSITY RX

Diversity — работа двух антенн в разных поляризациях и/или на разных частотах
Диапазон SubGHz: 70–1000 МГц
Интерфейсы SBUS, CRSF и 6 PWM-выводов
Резервирование приёмника — последовательное включение нескольких
Конфигурируемые частоты (при заказе)

SubGHz

Работа только в диапазоне 70–1000 МГц.

Dynamic Encryption

Динамическое создание уникальных ключей соединения.

FHSS / ППРЧ

Частотная адаптация и защита канала управления.

Diversity

Две антенны в разных поляризациях и/или частотах.

Двухдиапазонная система связи

МОЛНИЯ DUAL

Многодиапазонная система связи для FPV-платформ и НРТК с одновременной работой нескольких каналов связи в режиме ППРЧ.

Дальность

до 75 км

Чувствительность

-126 dBm

Режим

FHSS

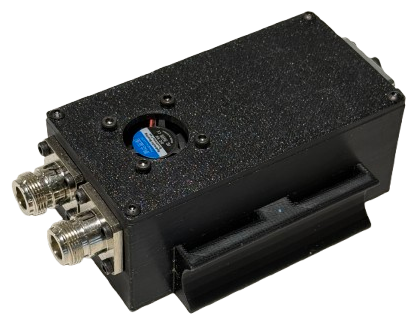

Передатчик

TX DUAL

Мощность 2 Вт на канал
Режимы работы: 2×SubGHz, 2×UPPER, 1×Sub + 1×UPPER
RS422 — до 300 м проводного канала связи
WiFi-конфигурирование

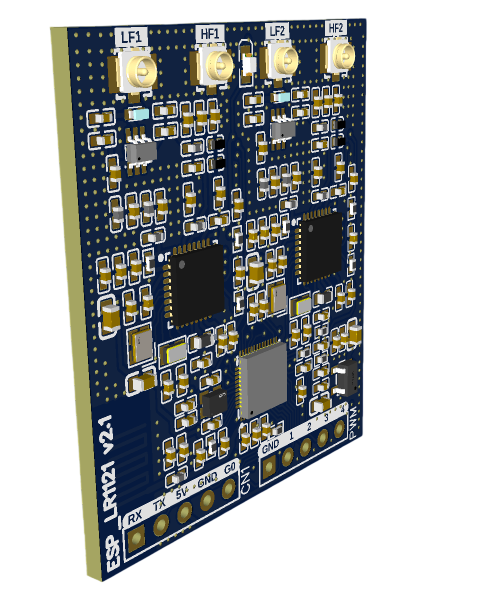

Приёмник

RX DUAL

Режимы работы: 2×SubGHz, 2×UPPER, 1×Sub + 1×UPPER
6 PWM-выводов
Резервирование приёмника — последовательное включение нескольких
Конфигурируемые частоты (при заказе)

Multi-Band

Одновременная работа нескольких диапазонов связи.

Dynamic Encryption

Динамическое создание уникальных ключей соединения.

FHSS / ППРЧ

Частотная адаптация и защита канала управления.

Adaptive Modulation

Оптимизация LoRa-модуляции под условия работы.

Выносная система CRSF

МОЛНИЯ ВЫНОС

Выносная система для удлинения линии CRSF от пульта оператора до передатчика на расстояние до 200 метров.

Длина линии

до 200 м

Питание

до 30 В

Протокол

CRSF

Защита

IP54

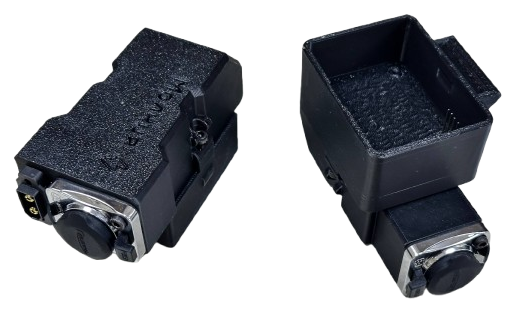

Выносная система

ВЫНОС CRSF

Удлинение линии CRSF от пульта оператора до передатчика
Расстояние — до 200 м
Интерфейс Ethernet
Коннекторы с защитой от воды и пыли по IP54
Питание от АКБ, разъём XT60
Входное напряжение — до 30 В

Схема подключения

Пульт оператора

Источник сигнала управления CRSF.

Выносная система

Линия CRSF до 200 м, интерфейс Ethernet, коннекторы IP54. Питание от АКБ (XT60), до 30 В.

Передатчик

Получает CRSF по линии от пульта оператора.

Антенны

МОЛНИЯ АНТЕННЫ

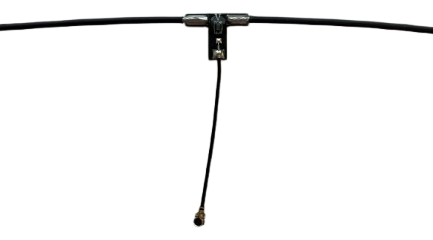

Антенны верхнего и нижнего диапазонов. Антенну нижнего диапазона изготавливаем под заказ на любую частоту от 150 до 2700 МГц, согласование — балунами. Для каждой антенны — замер КСВ.

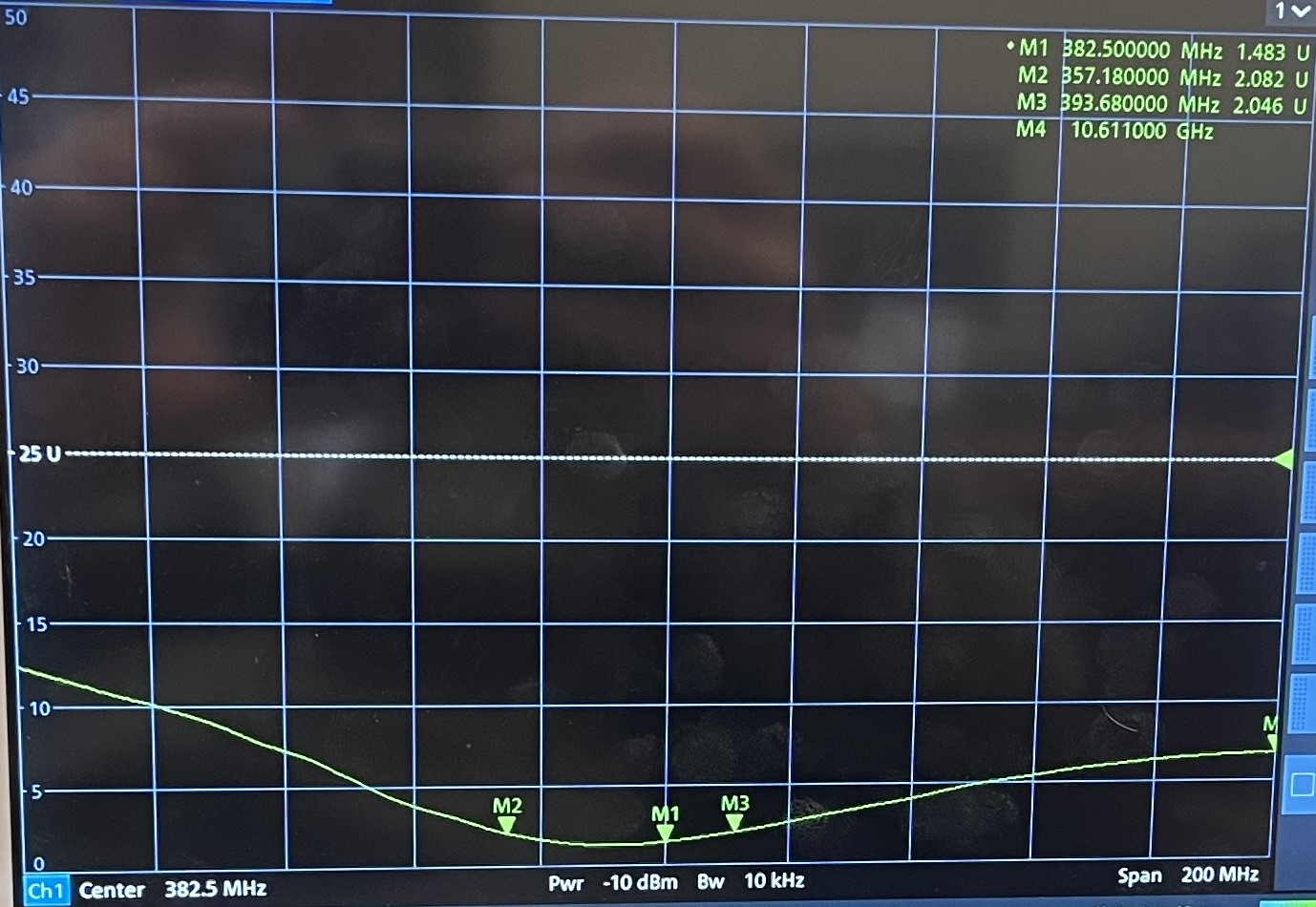

Нижний диапазон, под заказ

150–2700 МГц

Согласование

Балун

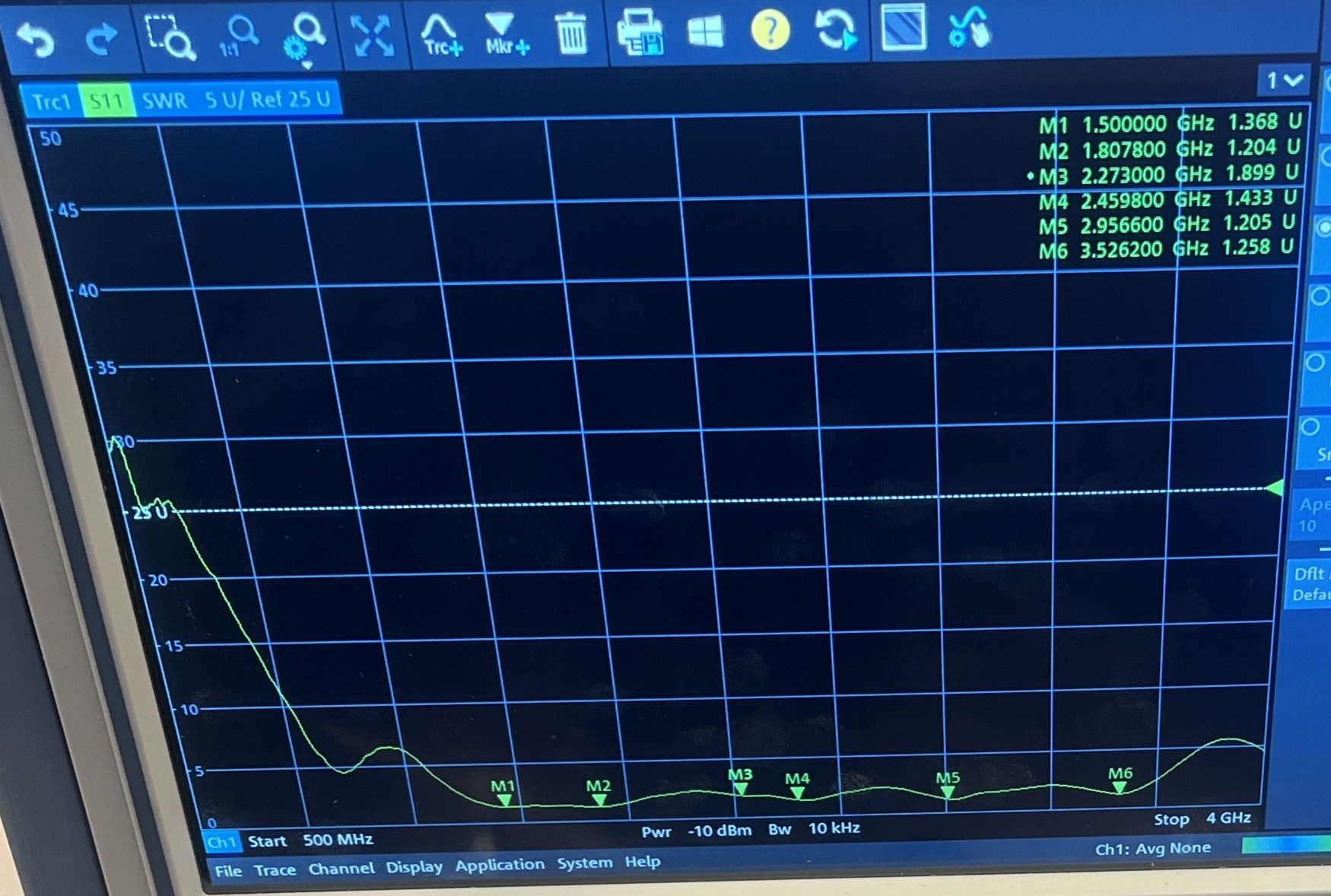

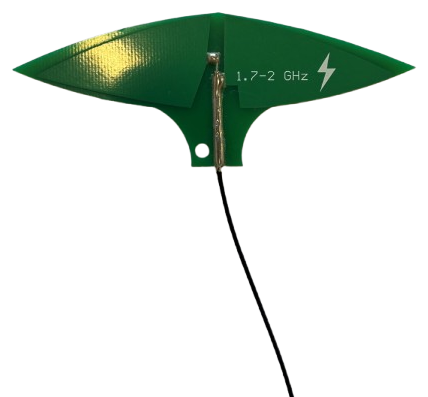

КСВ верхней, 1,4–3,6 ГГц

≤ 2,3

Антенна
